Bandejas de rejilla PUK
Las instalaciones eléctricas en entornos industriales o técnicos exigen soluciones seguras, eficientes y duraderas para canalizar, proteger y ventilar el cableado. En este contexto, las bandejas portacables de rejilla de PUK Portacables (ahora PohlCon Ibérica) destacan como una solución técnica ideal, especialmente en situaciones de alta temperatura o ambientes que requieren máxima ventilación.
¿Qué son las bandejas portacables de rejilla?
Las bandejas de rejilla son estructuras metálicas abiertas, generalmente fabricadas en acero galvanizado o acero inoxidable, que permiten canalizar y soportar el tendido de cables eléctricos, de datos, control o señal. A diferencia de las bandejas cerradas o perforadas, su diseño tipo "cesta" proporciona una ventilación natural superior y un acceso fácil al cableado para tareas de inspección o mantenimiento.
Estas características convierten a las bandejas de rejilla en una solución idónea para entornos donde la disipación térmica es crítica, como centros de datos, salas de máquinas, zonas industriales, túneles o plantas de energía.
Ventajas clave de las bandejas de rejilla en entornos calurosos
- Ventilación superior: su estructura abierta permite la circulación de aire, reduciendo el riesgo de sobrecalentamiento de los cables.
- Disipación térmica: ayudan a equilibrar la temperatura en instalaciones donde los cables alcanzan altas temperaturas de forma constante.
- Resistencia al fuego: combinadas con fijaciones y accesorios certificados, las bandejas de rejilla pueden cumplir con la normativa DIN 4102-12 (hasta E90), ofreciendo continuidad del circuito incluso durante un incendio.
- Reducción de costes de refrigeración: al mejorar la ventilación pasiva, se reduce la necesidad de sistemas activos de climatización en espacios técnicos.
- Fácil instalación y mantenimiento: el acceso a los cables es rápido, lo que simplifica las tareas de revisión, sustitución o ampliación de la instalación.
Modelos de bandejas de rejilla disponibles en PohlCon Ibérica
En PohlCon Ibérica (antigua PUK Portacables), se ofrecen varias configuraciones de bandejas de rejilla, adaptadas a diferentes necesidades:

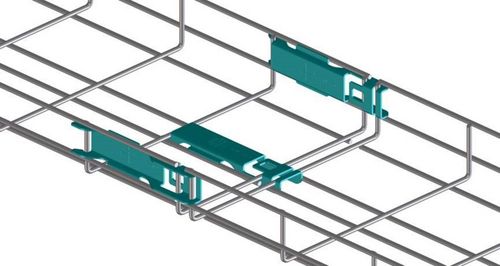

- Serie G 30, G 60 y G 100: bandejas estándar de rejilla con distintas alturas y anchos, en acero galvanizado por inmersión en caliente o acero inoxidable AISI 304. Aptas para entornos industriales generales.
- Modelo GI: bandeja de rejilla con refuerzo estructural y gran resistencia mecánica, recomendada para proyectos exigentes.
- Bandeja soporte GTD (forma W o G): opciones para configuraciones especiales o en combinación con sistemas portantes no estándar.
- Separadores y accesorios: RTG 35, RTG 60 y RTG 85, ideales para separar circuitos y aumentar la ventilación entre cables de distinta naturaleza.
- Sistema EASYCONNECT Basket Tray®: sistema rápido de instalación a presión, recomendado para proyectos que priorizan la reducción de tiempos y costes de montaje, sin renunciar a la seguridad térmica y estructural.
Nuestra gama cubre todas las aplicaciones comunes. Las bandejas de rejilla para cables están disponibles en forma de U, C, G o W y en varias alturas, por ejemplo; 30, 53, 60 o 103 mm. Todas están certificadas bajo la norma DIN EN 61537 que podrás obtener desde la zona de descargas en nuestra web. También podemos fabricar tamaños especiales bajo pedido.
Comparativa técnica: rejilla vs bandejas perforadas o ciegas
Característica | Bandeja de Rejilla | Bandeja Perforada | Bandeja Ciega |
Ventilación | ★★★★★ | ★★★ | ★ |
Protección contra polvo/salpicaduras | ★ | ★★★ | ★★★★ |
Peso estructural | Ligero | Medio | Alto |
Facilidad de inspección | ★★★★★ | ★★★ | ★★ |
Coste instalación | Bajo | Medio | Alto |
Resistencia a altas temperaturas | ★★★★ | ★★★ | ★★ |
Aplicaciones ideales por sector
- Centros de datos: control térmico y facilidad de mantenimiento.
- Infraestructuras de transporte (túneles, estaciones, metros): disipación térmica y cumplimiento de normativa contra incendios.
- Industria alimentaria y farmacéutica: higiene, ventilación y materiales inoxidables.
- Instalaciones solares y energéticas: altas temperaturas, entornos exteriores, necesidad de robustez estructural.
- Hospitales y laboratorios: seguridad eléctrica y facilidad de modificación del tendido.
Caso de éxito: túneles País Vasco y Pajares
PUK ha suministrado bandejas de rejilla para instalaciones críticas como los túneles del País Vasco (Onindolar, Lesarri) y el túnel de Pajares (AVE). En estos proyectos, la elección de bandejas abiertas ha facilitado una mayor durabilidad del sistema eléctrico en condiciones exigentes), donde se requiere ventilación constante y larga vida útil del sistema de canalización.
Un producto duradero, sostenible y seguro
Las bandejas portacables de rejilla distribuidas por PohlCon Ibérica bajo nuestra marca PUK no solo están diseñadas para soportar condiciones térmicas extremas, sino que también se alinean con los principios de sostenibilidad energética:
- Fabricadas con acero reciclable y duradero.
- Reducción de CO₂ al minimizar el uso de accesorios innecesarios.
- Menor necesidad de climatización en instalaciones críticas.
Conclusión
Si tu proyecto eléctrico o industrial requiere máxima ventilación, resistencia al calor y facilidad de instalación, las bandejas portacables de rejilla PUK de PohlCon son la solución técnica más eficaz. Además, ofrecen una excelente relación coste-beneficio y se adaptan a cualquier entorno, por exigente que sea.
¿Todavía no sabes qué bandejas portacables elegir para tu proyecto? Contacta con nosotros y te asesorará un técnico de forma personalizada.
